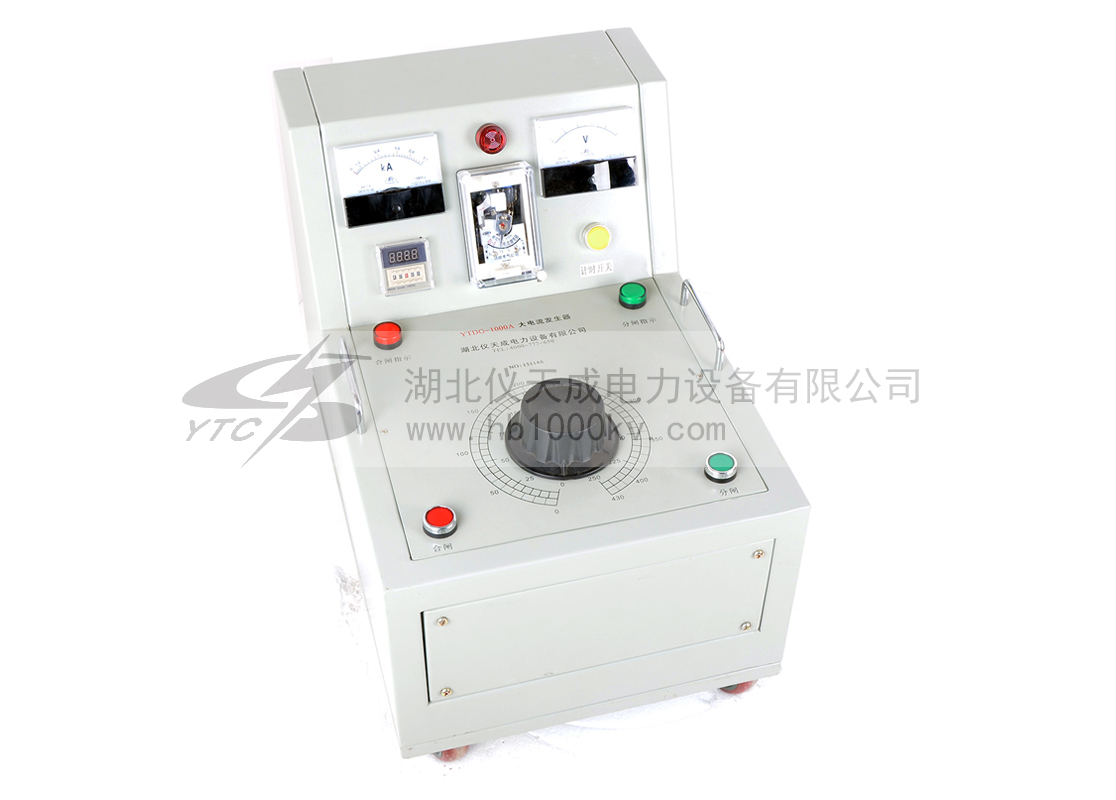

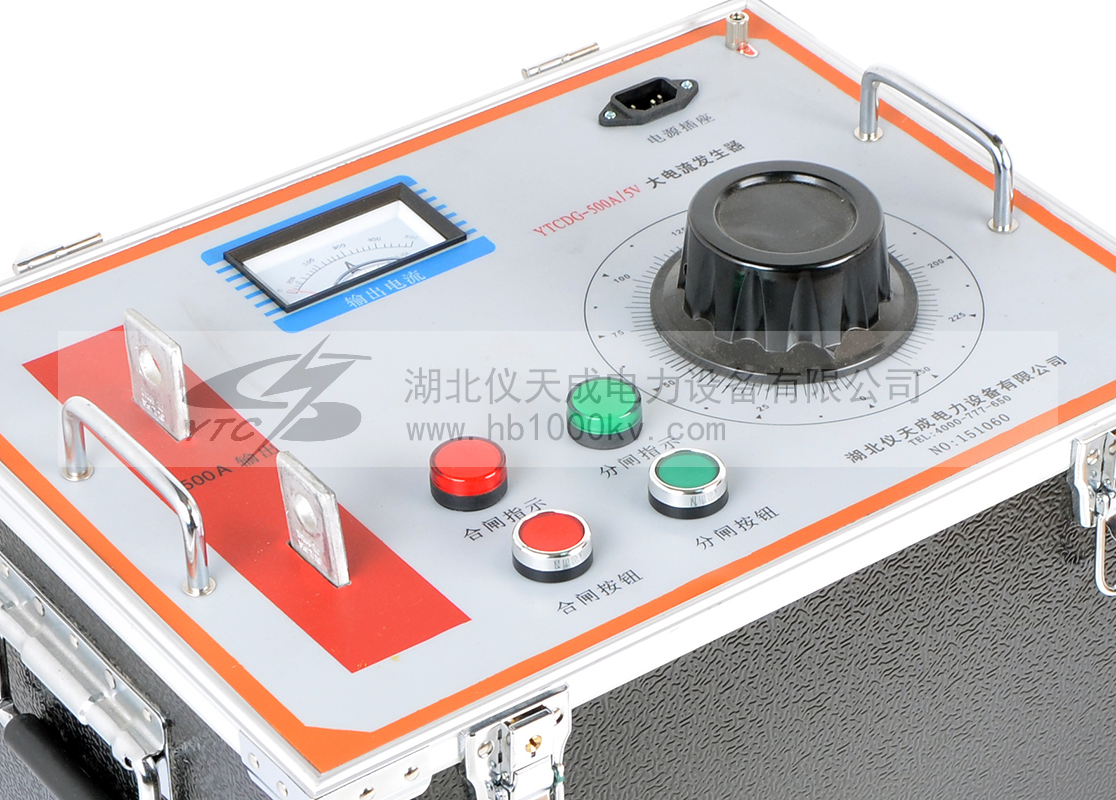

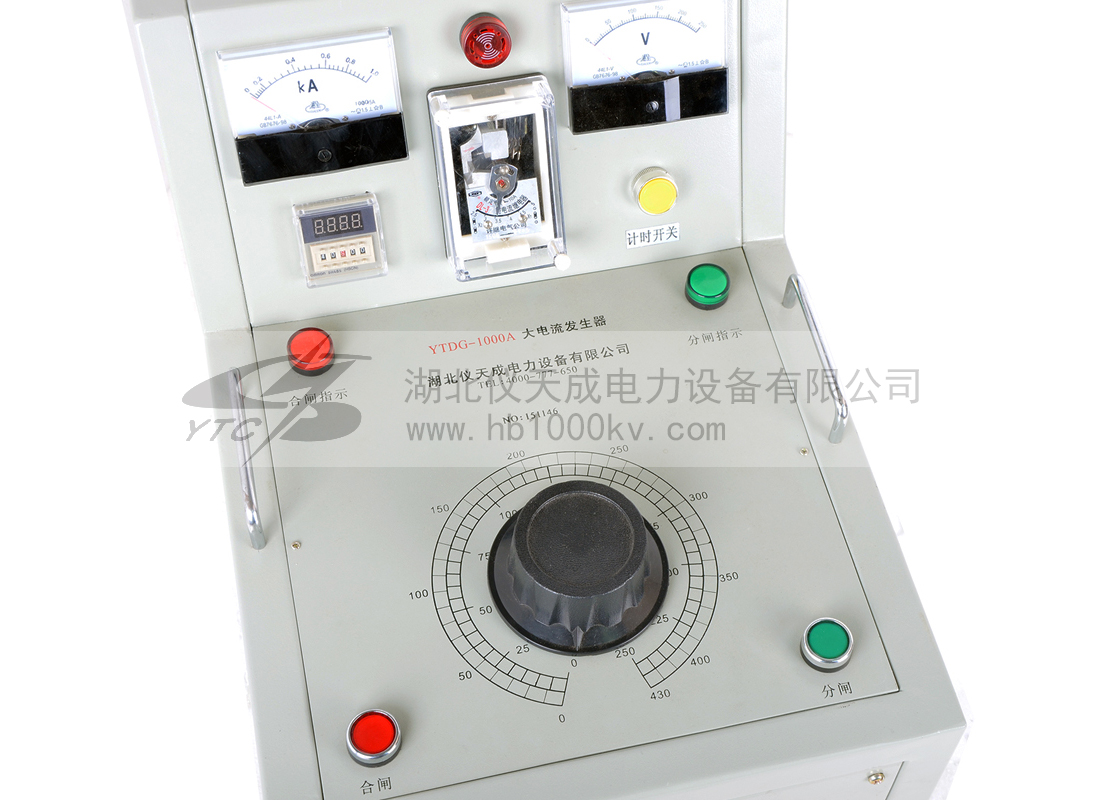

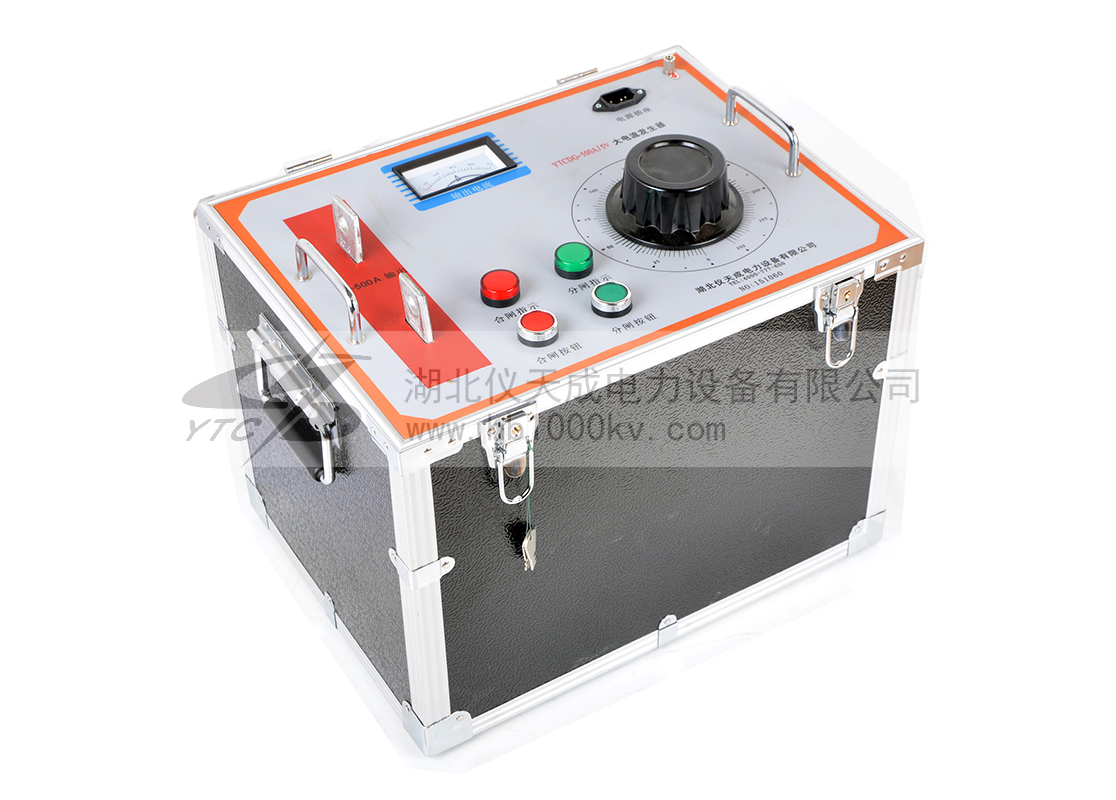

YTCDG大電流發生器

YTCDG大電流發生器為低電壓、大電流干式試驗變壓器。適用于頻率50HZ開關，電流互感器或其他電器設備的升流及負載試驗。
- 輸出電壓高，負載能力強
- 配有電流互感器，能方便監視試驗電流

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
大電流發生器是各行各業在電氣調試中需要大電流場所的需要設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制。
YTCDG大電流發生器為低電壓、大電流干式試驗變壓器。適用于頻率50HZ開關，電流互感器或其他電器設備的升流及負載試驗。YTCDG系列大電流發生器采用一體化結構，操作和數據讀取較為方便，是各行業在電氣調試中需要大電流場所的需要設備。它具有體積小、重量輕、性能好，使用維修方便等特點。

儀器特點：
1、YTCDG系列大電流發生器為低電壓大電流干式變壓器，適用于頻率50Hz開關、電流互感器或其它電氣設備的升流及連續負載試驗
2、YTCDG系列大電流發生器采用一體化結構，輸出電壓高，負載能力強，配有電流互感器，能方便監視試驗電流。(4000A以上可做成分體式結構）

產品別稱：升流器、大電流測試設備、大電流試驗裝置、大電流發生器。

技術參數 TECHNICAL PARAMETERS

該設備容量是按3分鐘短時工作制設計，如用于斷續工作時，通電時間應小于2.5分鐘，工作周期應大于10分鐘為宜，其規格及技術參數如下：

型號/規格	容量（kVA）	初級		次級		尺寸（mm）	重量（kg）	結構
型號/規格	容量（kVA）	V1	A1	V2	A2	尺寸（mm）	重量（kg）	結構
500A	3	200	15	6	500	440×300×550	45	一體
1000A	5	200	30	6	1000	500×380×600	78	一體
1500A	7.5	200	35	6.5	1500	570×440×750	92	一體
2000A	10	200	50	6.	2000	570×440×750	105	一體
2500A	15	380	40	6	2500	600×430×800 500400500	94 125	分體
3000A	18	380	45	6	3000	300×420×400 500×420×600	80 65	分體
4000A	24	380	63	6	4000	640×450×830	180	分體
5000A	30	380	79	6	5000	600×430×880 300×500×500	145 120	分體
6000A	36	380	95	6	6000	600×430×880 300×500×500	150 140	分體
8000A	48	380	125	6	8000	600×450×950 350×550×550	180 160	分體
10000A	60	380	158	6	10000	800×600×1100 380×550×600	200 180	分體
