YTC3000接地電阻測試儀

     本公司研發的YTC3000接地電阻測試儀采用全新數字及微處理技術,4線法、3線法和簡易2線法測量接地電阻,導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術。
     具有獨特的抗干擾能力和環境適應能力,重復測試一致性好,確保長年測量的高精度、高穩定性和高可靠性。
     廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。


提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
     YTC3000接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的,采用
新數字及微處理技術,4線法、3線法和簡易2線法測量接地電阻,導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術,具有獨特的抗干擾能力和環境適應能力,重復測試一致性好,確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

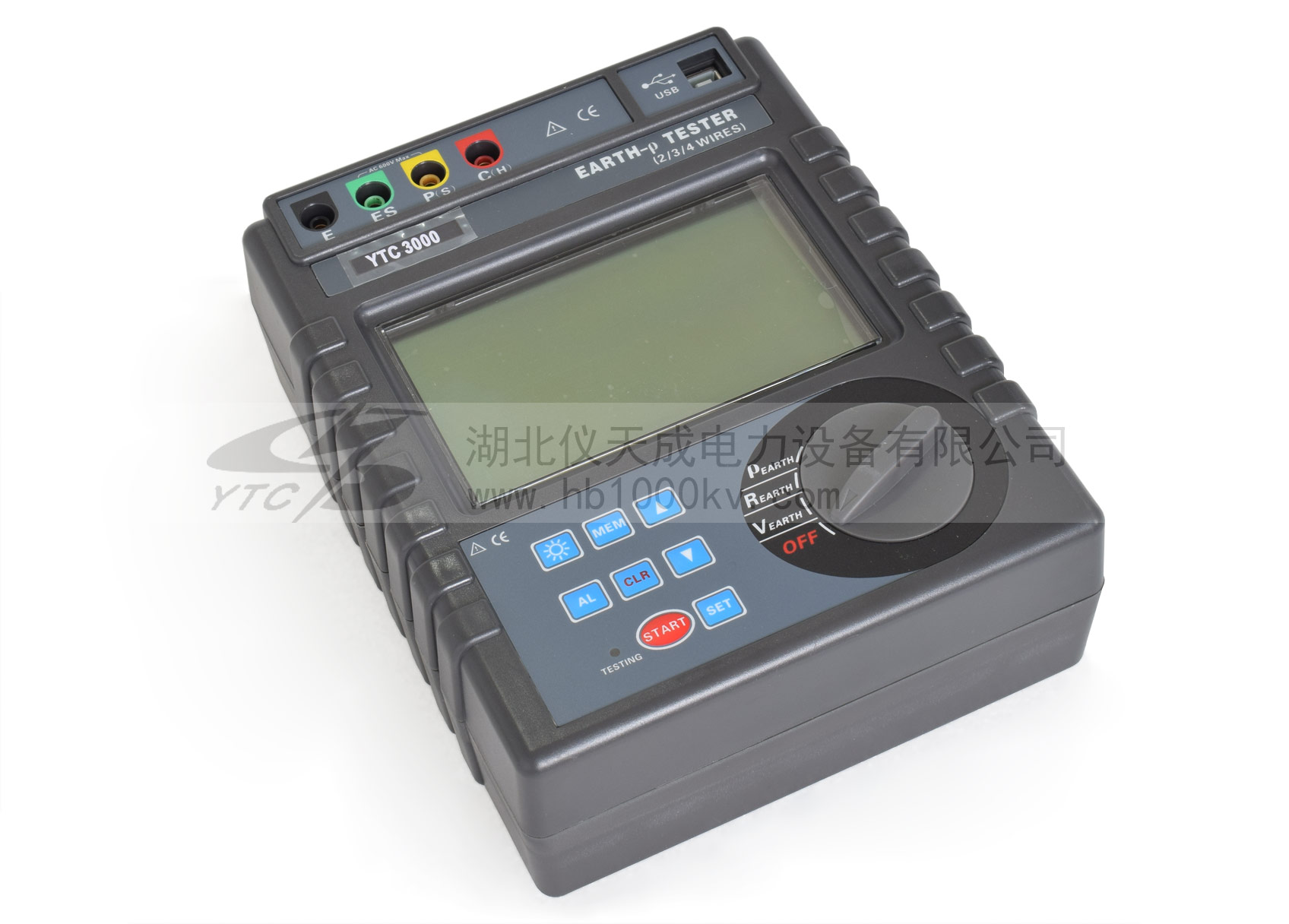

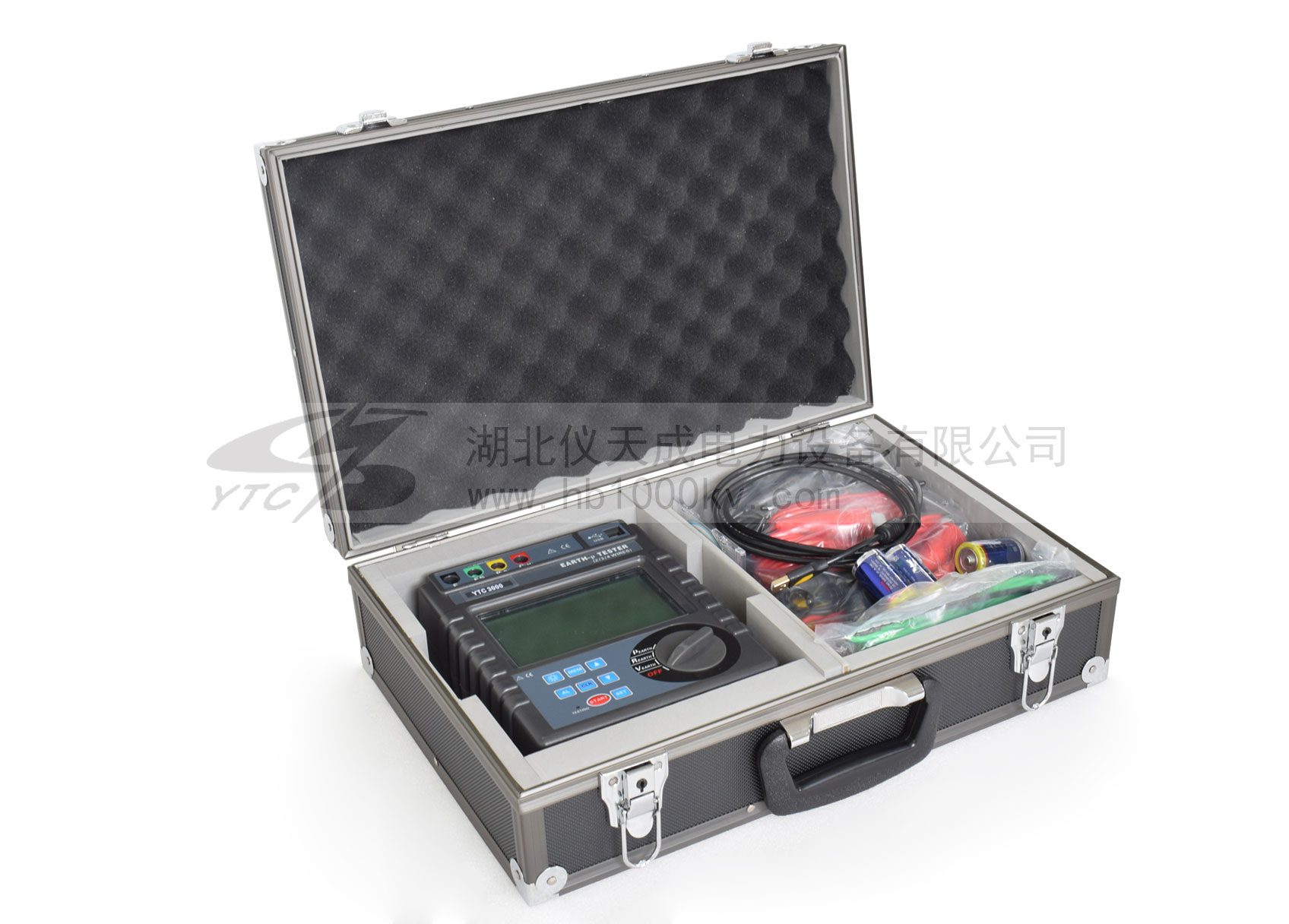

     YTC3000接地電阻測試儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示,藍屏背光,棒圖指示,一目了然。同時能存儲300組數據,通過監控軟件實現歷史查詢與在線實時監測功能,動態顯示,告警指示,具有歷史數據讀取、查閱、保存、報表、打印等功能。

產品別稱:接地電阻儀、接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀等、智能接地電阻測試儀

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

1.基準條件和工作條件
影響量 基準條件 工作條件 備注
環境溫度 23℃±1℃ -10℃~40℃ ----
環境濕渡 40%~60% <80% ----
儀表工作電壓 9V±0.1V 9V±1.5V ----
輔助接地電阻值 <100Ω <30kΩ rC、rP
干擾電壓 <20V ----
干擾電流 <2A ----
測R時電極間距 a>5d a>5d ----
測ρ時電極間距 a>20h a>20h ----
2.一般規格
功    能 二三四線測量接地電阻、土壤電阻率;接地電壓、交流電壓測量
電    源 DC 9V (堿性干電池 R14S 1.5V 6節 ,連續待機300小時)
量    程 接地電阻:0.00Ω~30.00kΩ
土壤電阻率:0.00Ωm~9000kΩm
測量方式 精密4線、3線法測量、簡易2線測量接地電阻
測量方法 接地電阻:額定電流變極法,測量電流20mA Max
土壤電阻率:四極法(溫納法)
對地電壓:平均值整流(P(S)-ES接口間)
測試頻率 128Hz/111Hz/105Hz/94Hz(AFC)
短路測試電流 AC 20mA max
開路測試電壓 AC 40V max
測試電壓波形 正弦波
電極間距范圍 可設定1m~100m
換    檔 接地電阻:0.00Ω~30.00kΩ全自動換檔
土壤電阻率:0.00Ωm~9000kΩm全自動換檔
背    光 可控白屏背光,適合昏暗場所使用
顯示模式 4位超大LCD顯示,藍屏背光
測量指示 測量中LED閃爍,LCD倒計數,進度棒圖指示
LCD尺寸 128mm×75mm
LCD顯示域 124mm×67mm
儀表尺寸 高寬厚:212mm×175mm×76mm

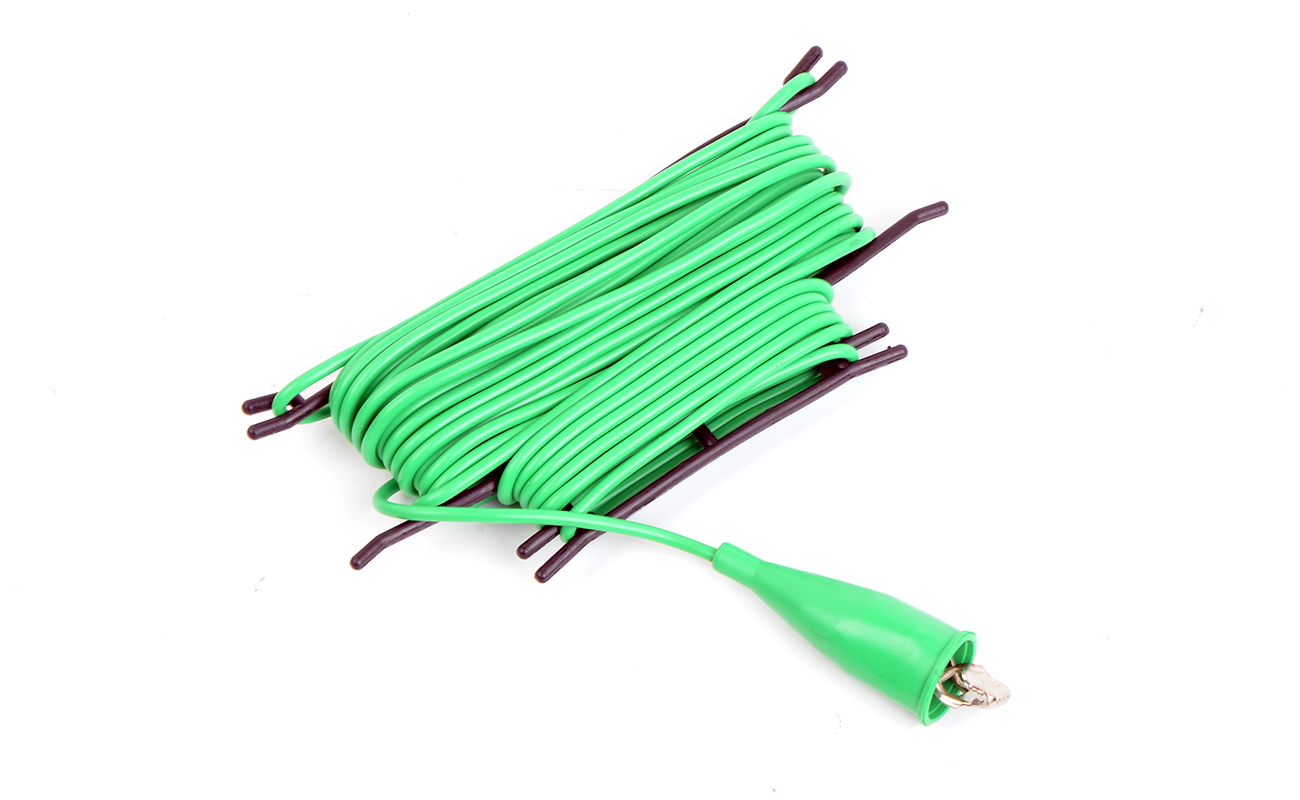

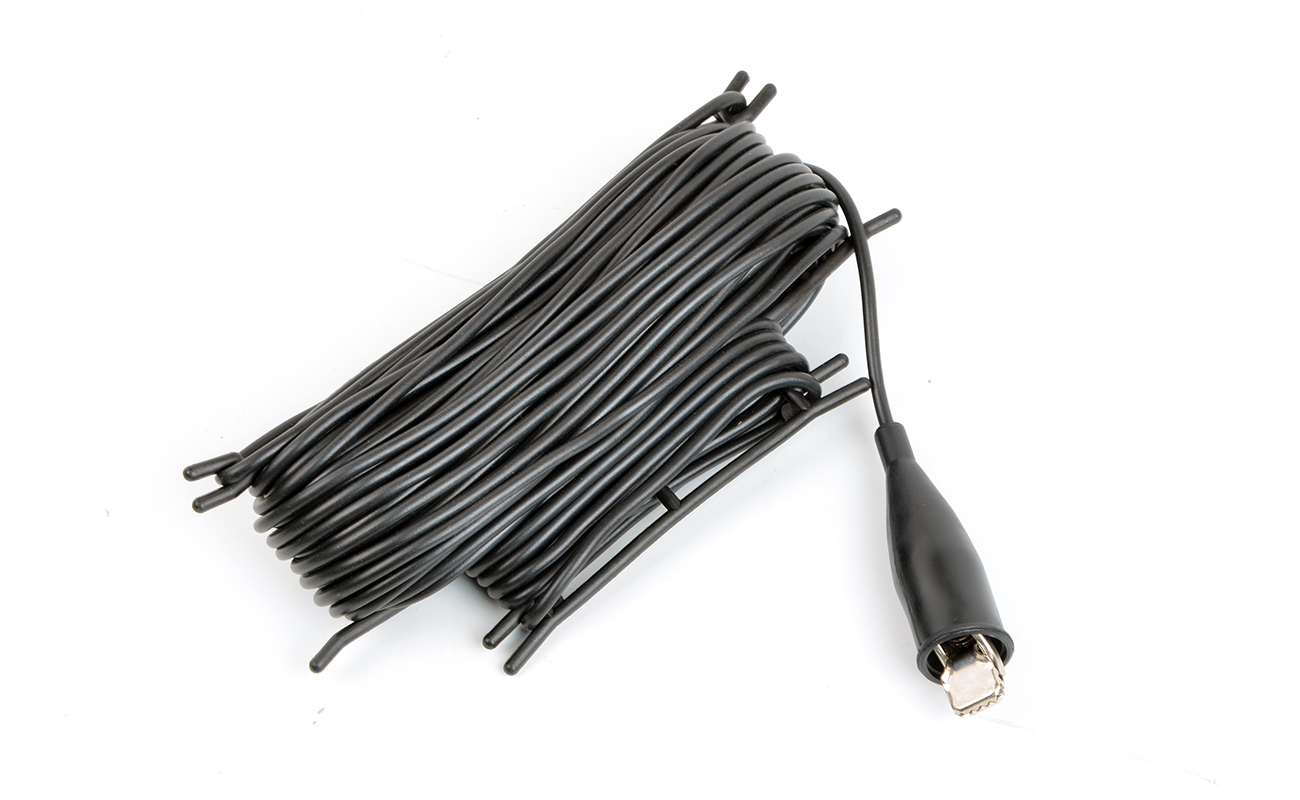

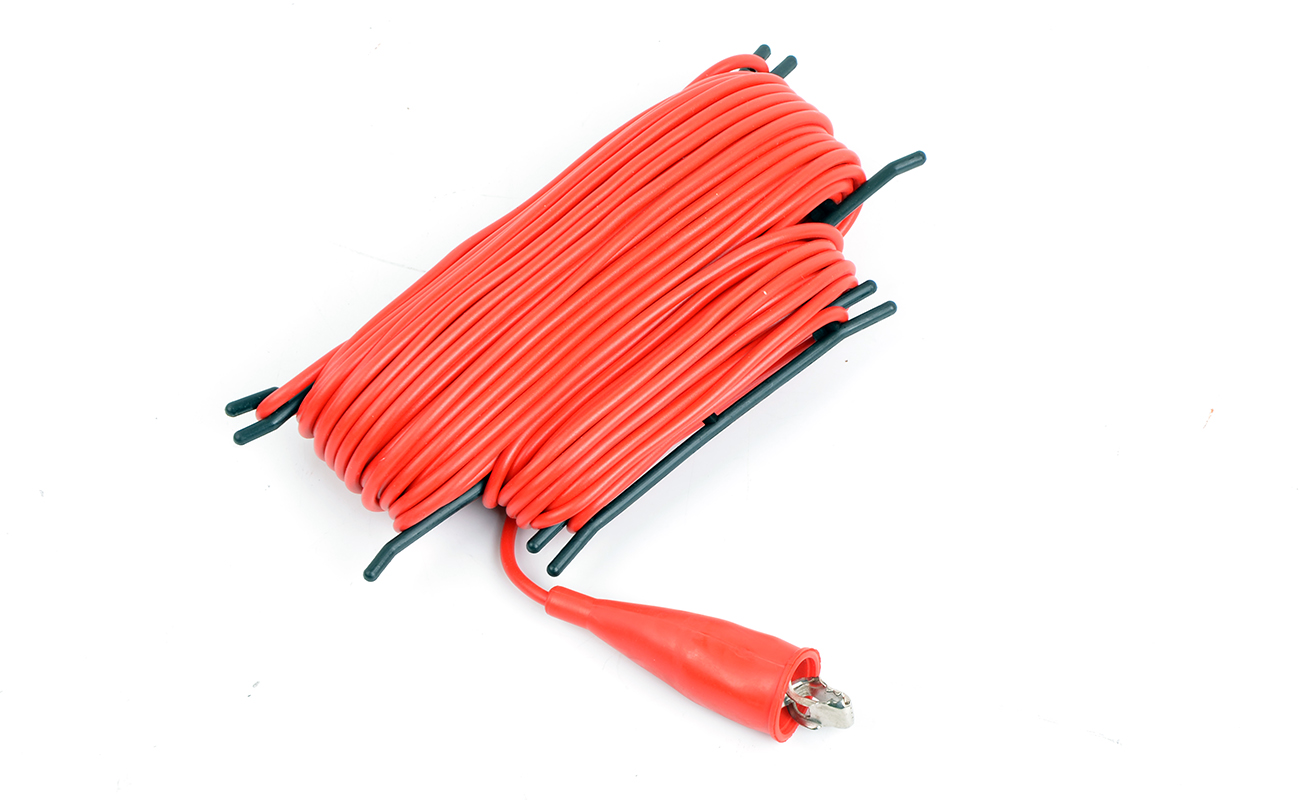

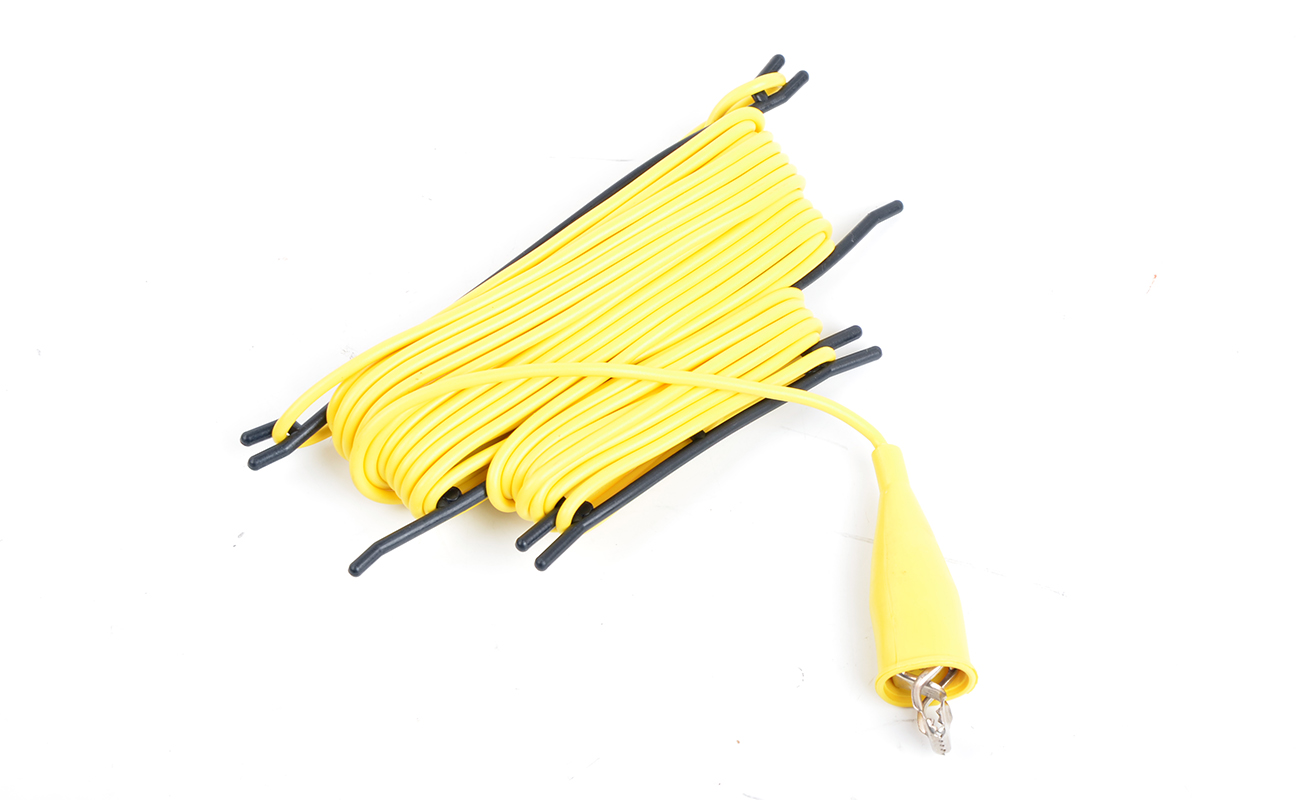

標準測試線 4條:紅色20m,黑色20m,黃色10m,綠色10m各1條

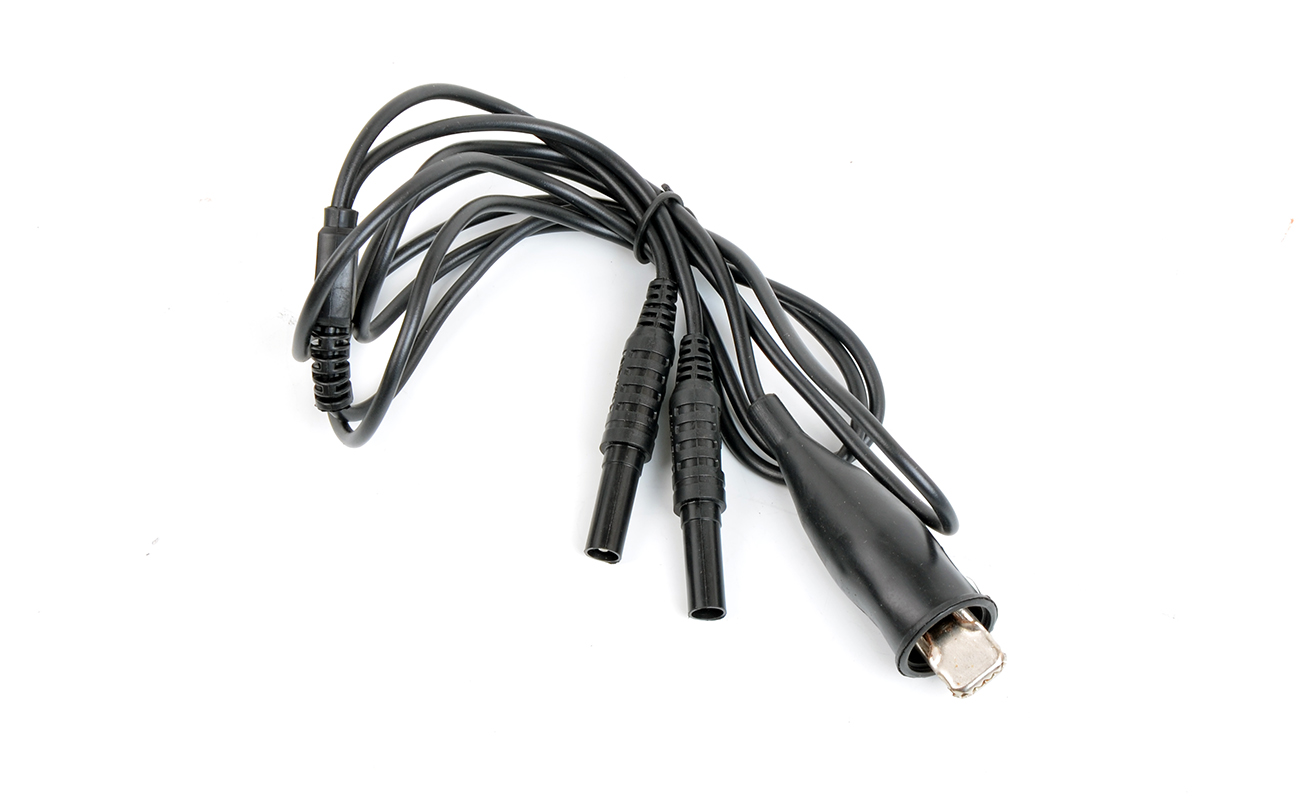

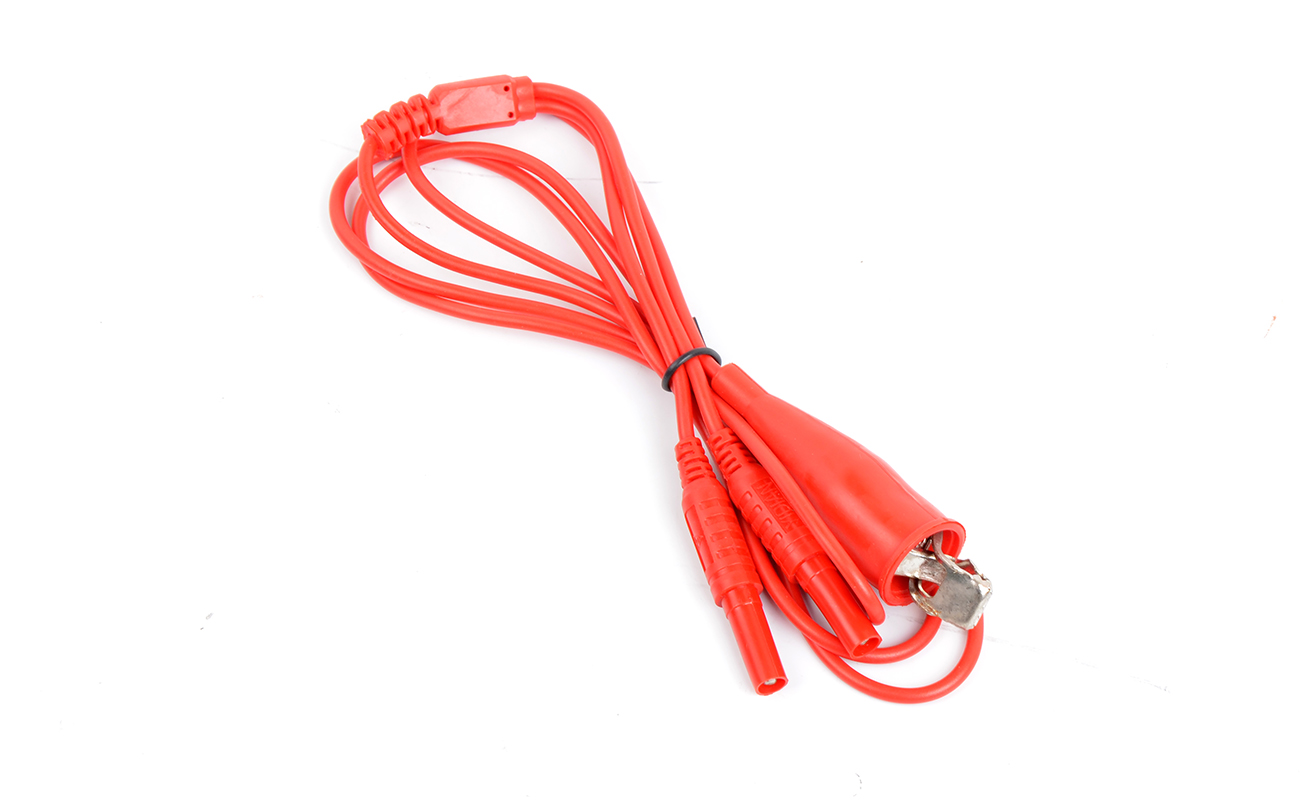

簡易測試線 2條:紅色1.6m,黑色1.6m各1條

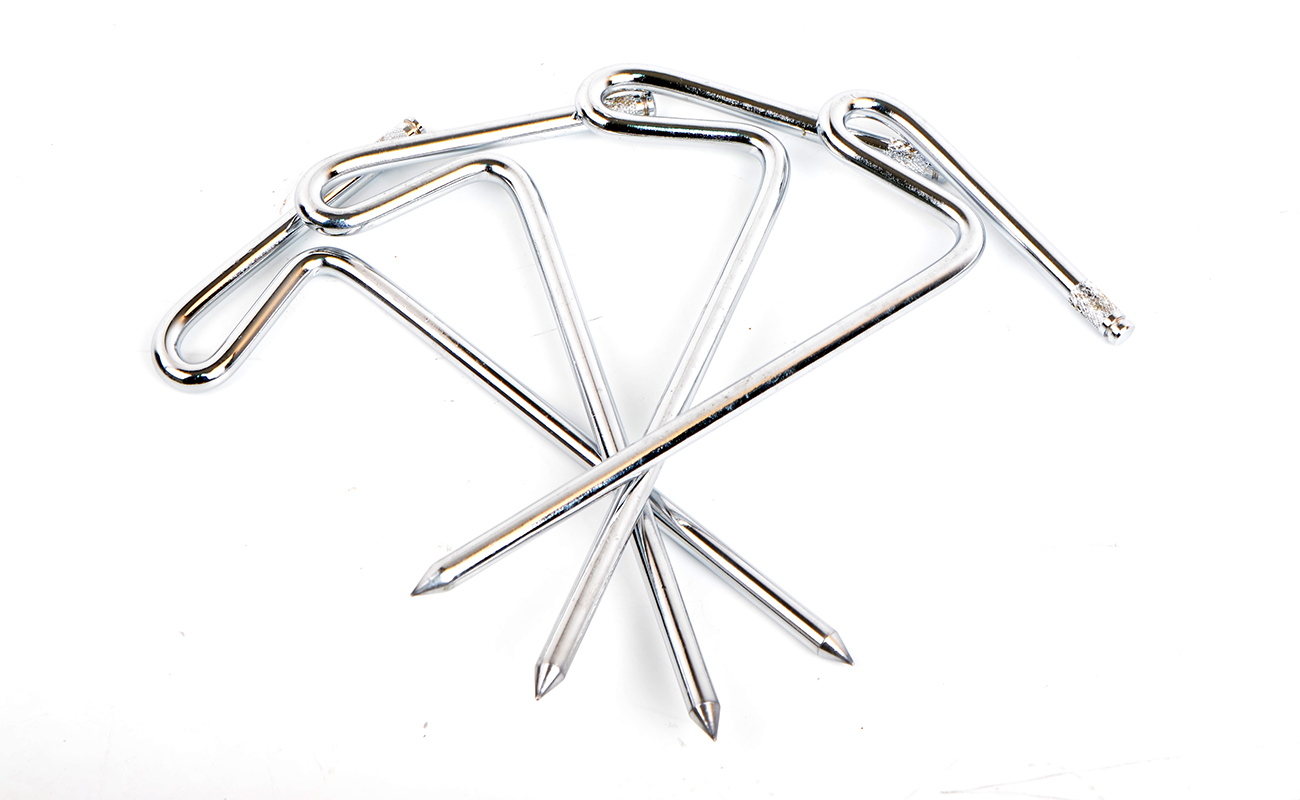

輔助接地棒 4根:φ10mm×150mm
測量時間 對地電壓:約3次/秒
接地電阻、土壤電阻率:約5秒/次
測量次數 5000次以上(短路測試,測1次,停30秒再測)
線路電壓 AC 600V以下測量
RS232接口 具有USB接口,軟件監控,存儲數據可以上傳電腦,保存打印
通 訊 線 USB通訊線1條,長1.5m
數據存儲 300組,“MEM”存儲指示,顯示“FULL”符號表示存儲已滿
數據保持 保持?jǐn)?shù)據時“HOLD”符號指示
數據查閱 查閱數據時“READ”符號指示
溢出顯示 超量程溢出時“OL”符號指示
干擾測試 自動識別干擾信號,干擾電壓高于5V時“NOISE”符號指示
輔助接地測試 具有輔助接地電阻值測試功能,0.00KΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)
報警功能 測量值超過報警設定值時,“嘟--嘟--嘟--”報警提示
電池電壓 當電池電壓降到約7.5V時,電池電壓低符號顯示,提醒更換電池
功    耗 待機: 約20mA(背光關閉)
開機開背光:約45mA(背光關閉25mA)
測量:約100mA(背光關閉)
質    量 總質量:4.5kg(含包裝)
儀表:1443g(含電池)
測試線:1560g
輔助接地棒:935g(4根)
工作溫濕度 -10℃~40℃;80%rh以下
存放溫濕度 -20℃~60℃;70%rh以下
過載保護 測量接地電阻:C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻 20MΩ以上(電路與外殼之間500V)
耐    壓 AC 3700V/rms(電路與外殼之間)
電磁特性 IEC61326(EMC)
適合安規 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);
IEC61010-031;
IEC61557-1(接地電阻);
IEC61557-5(土壤電阻率);
JJG 366-2004。
3.基準條件下基本誤差及性能指標
測量功能 測量范圍 精度 分辨力
接地電阻
(R)
0.00Ω~30.00Ω ±2%rdg±3dgt 0.01Ω
30.0Ω~300.0Ω ±2%rdg±3dgt 0.1Ω
300Ω~3000Ω ±2%rdg±3dgt
3.00kΩ~30.00kΩ ±4%rdg±3dgt 10Ω
土壤電
(ρ)


0.00Ωm~99.99Ωm 根據R的測量精度而定
(ρ=2πaR
a:1 m~100m;
π=3.14)
0.01Ωm
100.0Ωm~999.9Ωm 0.1Ωm
1000Ωm~9999Ωm 1Ωm
10.00kΩm~99.99kΩm 10Ωm
100.0kΩm~999.9kΩm 100Ωm
1000kΩm~9000kΩm 1kΩm
接地電壓 AC 0.0~600V ±2%rdg±3dgt 0.1V
注:1. rC max或rP max時的附加誤差≤±3%rdg±5dgt。
(rC max:4kΩ+100R<50kΩ;rP max:4kΩ+100R<50kΩ)
2. 5V干擾電壓時的附加誤差≤±5%rdg±5dgt。


應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES

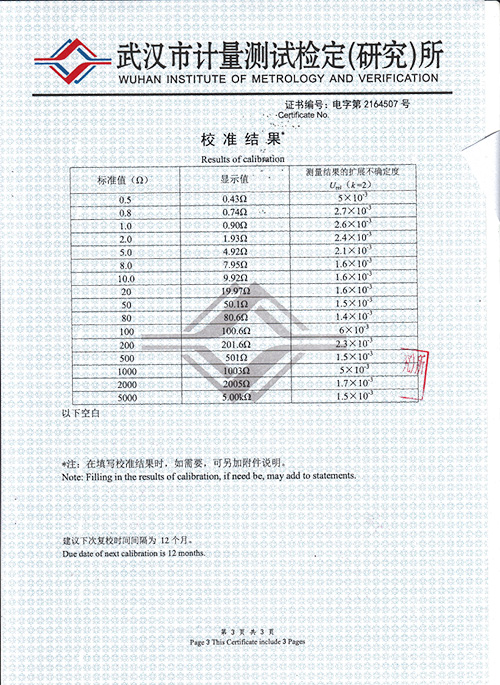

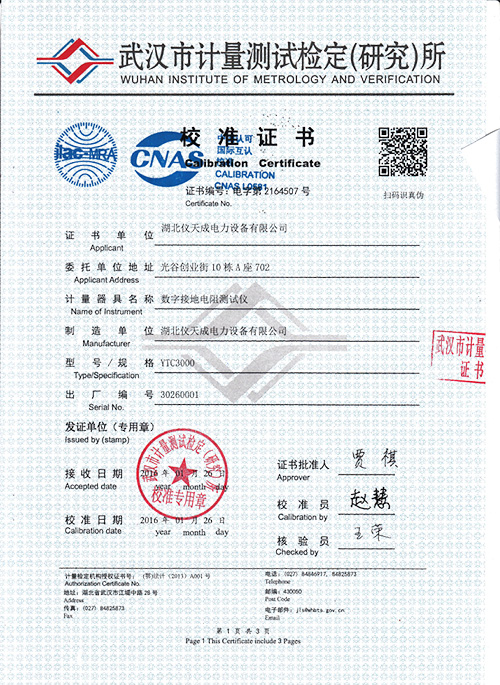

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
