從事電力檢測的朋友們對于變頻串聯諧振應該是再熟悉不過了，那么我們在使用時候會出現哪些故障問題，我們又該如何排查解決呢？下面小編就給大家詳細的介紹一下。
一、風扇不能啟動?
（一）故障原因?
-
在急停、故障保護或失諧保護觸發后，未及時按下 “故障復位” 按鈕，致使風扇控制電路處于保護鎖定狀態，無法正常啟動。?
-
儀器內部因長時間高負荷運行或散熱環境不佳，導致溫度持續攀升，觸發功率元件熱保護機制，為避免元件因過熱損壞，風扇供電被切斷。?
（二）排除方法?
首先，斷開儀器電源，讓其處于靜置狀態約 30 分鐘，使內部溫度充分下降。30 分鐘后，重新接通電源，按下儀器面板上的 “復位” 鍵，解除保護鎖定狀態，隨后嘗試重新啟動儀器，觀察風扇是否恢復正常運轉。?
二、自動調諧不能完成，找不到諧振點?
（一）故障現象?
調諧過程中，調諧曲線呈現出完全平直的直線狀態，調諧結束后，儀器明確提示未檢測到諧振點，無法進入正常試驗流程。?
（二）故障原因?
-
試驗回路接地系統存在缺陷，接地裝置未可靠連接，接地連接線出現斷裂、松動等斷開點情況，導致回路無法形成良好的接地回路，影響信號傳輸與回路特性。?
-
試驗回路接線錯誤，線路連接不符合規范要求，致使信號傳輸異常，無法建立正常的諧振條件。?
-
裝置中部分儀器出現開路故障，如勵磁變壓器、電抗器、分壓器等關鍵部件的線路或元件損壞，導致回路不通。?
（三）排除方法?
-
仔細檢查接地裝置，確保其牢固可靠地與大地連接，查看接地連接線各連接部位是否緊密，有無斷開點。可使用萬用表等工具進行導通性測試，若發現斷開點，及時修復或更換連接線。?
-
對勵磁變壓器高低壓線圈的通斷情況進行檢測。測量低壓繞組阻值，以及高壓繞組每個輸出端對高壓尾的阻值，判斷線圈是否存在短路、開路等故障。若阻值異常，需進一步檢查變壓器內部元件，必要時進行維修或更換。?
-
檢查每一只電抗器的通斷情況，測量每個繞組的阻值。若繞組阻值為無窮大，表明電抗器存在開路故障；若阻值過小或?yàn)榱悖瑒t可能存在短路問題。針對故障電抗器，需進行維修或替換。?
-
檢測分壓器信號線的通斷，同時檢查高、低壓電容量是否符合標準。使用萬用表測量信號線兩端的導通性，若不通，需排查線路連接是否松動、破損。對于電容量異常的分壓器，需進一步檢查電容元件，必要時進行校準或更換。?
-
檢查分壓器高低壓電容臂的通斷情況。具體檢測方法為：1 孔對芯、2 孔對外殼應分別導通，1 孔對 2 孔應斷開。若不符合該要求，說明電容臂存在故障，需進行檢修。?
-
若裝置自身升壓時無法找到諧振點，除上述檢查外，還需檢查補償電容器的通斷情況。測量補償電容器的電容值及內部線路通斷，若存在故障，及時修復或更換。?
三、不能升壓到試驗電壓?
（一）故障現象?
-
調諧曲線呈現為一條帶有較低尖峰的直線，與正常調諧曲線形態差異較大，表明回路諧振狀態異常。?
-
試驗過程中，一次電壓迅速升高至較高水平，而高壓輸出卻相對較低，甚至在尚未達到試驗電壓設定值時，一次電壓已達到額定電壓，此時回路自動啟動降壓保護機制，無法繼續升壓。?
（二）故障原因?
-
電抗器與試品的電容量不匹配，未準確找到諧振點，導致回路無法在合適的參數下形成諧振，限制了電壓的有效提升。?
-
試品本身存在較高的損耗，如絕緣性能下降、內部存在局部放電等情況，使得系統的品質因數（Q 值）過低，大量能量以熱能等形式損耗，無法有效升壓。?
-
勵磁變壓器高壓輸出電壓較低，可能由于變壓器內部繞組故障、接線錯誤或電源輸入異常等原因，導致其無法提供足夠的勵磁電壓。?
-
高壓連接線過長，線路分布電容和電感增加，引起較大的電壓降和信號損耗；或者未采用高壓放暈線，在高電壓下容易產生電暈放電現象，消耗能量，影響升壓效果。?
（三）排除方法?
-
將補償電容器并聯接入試驗回路，通過增加回路電容量，調整回路參數，使電抗器與試品電容量達到更好的匹配狀態，重新尋找諧振點。?
-
在滿足試驗要求和設備安全的前提下，盡可能將多只電抗器進行串聯，增加回路的電感量，改變回路諧振特性，以提升輸出電壓。?
-
檢查勵磁變壓器的接線、電源輸入及內部元件狀態，確保其正常工作。若輸出電壓較低，可適當調整變壓器的抽頭位置或?qū)ψ儔浩鬟M(jìn)行檢修、更換，以提高輸出電壓。?
-
對被試品進行干燥處理，可采用烘干、抽真空干燥等方法，去除試品內部的水分和濕氣，提高其絕緣強度，降低介質損耗，減少回路的有功損耗，提升系統的 Q 值。?
-
在設備進行較高電壓輸出時，優先采用高壓放暈線，其特殊的結構和材質能夠有效抑制電暈放電現象。若沒有高壓放暈線，可將普通高壓輸出線更換為較短的連線，長度一般不超過 5 米，以減少線路損耗和電壓降。

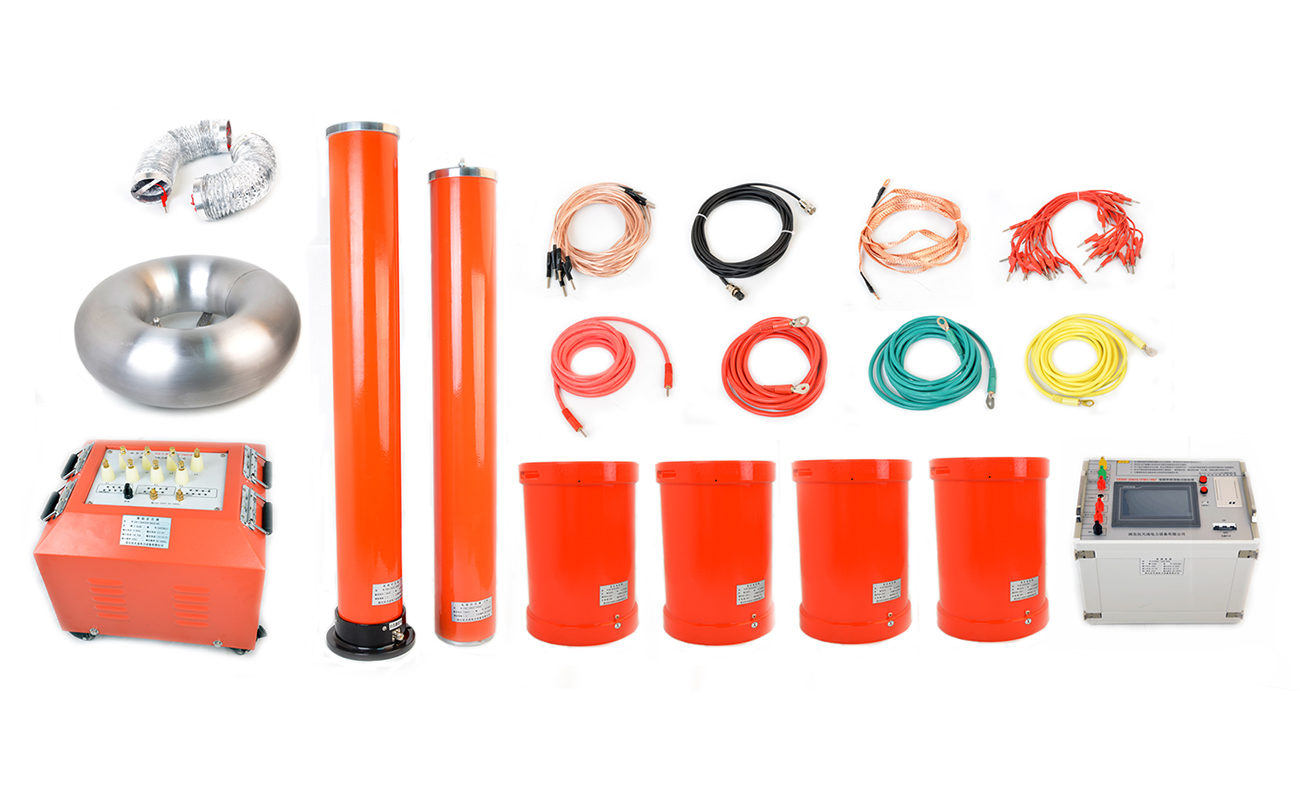

串聯諧振耐壓試驗裝置我們在使用時候主要會出現的情況大致如上所述了，大家可以根據實際故障情況，一一對照進行排除。
