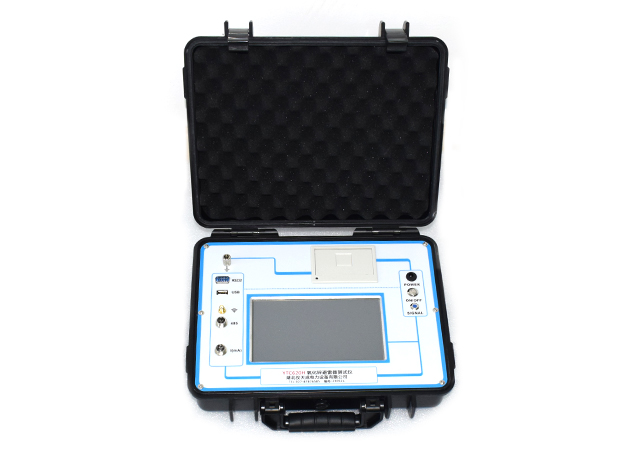

對于變電站、發電廠、礦井等一些場所，為了應對雷雨季節，都需要安裝氧化鋅避雷器加以防范，為了確保氧化鋅避雷器的性能完善，穩定正常工作，就需要定期對其做相應的檢測工作，現在用的比較多的檢測儀器就有氧化鋅避雷器帶電測試儀，那么這款儀器在實際操作時，如何接線呢?下面就給大家介紹一下。
現場帶電接線方式（電流計數器兩端采樣、電壓 PT 二次側取樣）如下：
（圖3）

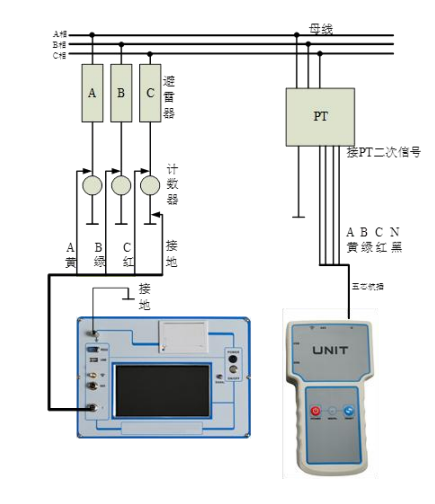

測試線接線方法如圖 3 所示，請先接主機電流線（航插 4 芯引出 4 根線），接入主機航插，再接黑線到計數器下端地線，然后分別按黃綠紅顏色線接入 A、B 、C 相避雷器下端計數器上端。再接單元的電壓線（航插 5 芯引出 4 根線），接入單元航插，再接 PT 二次測量端，分別按黃綠紅黑顏色線接入二次側測量端的 A、B、C、O，一定要小心謹慎接線以避免 PT 二次或試驗電壓短路。
軟件設置：
電流鉗：選擇“否”。
同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的 485 通信線；無線同步時，請接上兩機的天線。
PT 變比：根據 PT 的電壓比值來輸入，一般 35KV 電壓等級為 350，220KV電壓等級為 2200，500KV 電壓等級為 5000 等。
抗干擾：一般選“否”，在相角差完全異常情況下選“是”，并設置補償角度。
此接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。此接線方式兼容只取 B 相電壓，即電壓線只接 B、O 端子，其它線懸空，軟件的電壓方式選“B 相電壓”。
上述是一種氧化鋅避雷器測試設備的實際操作接線方式，接線簡單方便，降低了人工檢測勞動力度，適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
